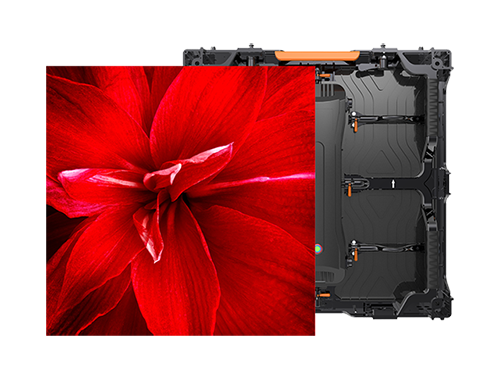

LYD-VVRシリーズ（屋外用）
3.91mm / 4.81mm / 5.95mm / 6.94mm / 7.81mm / 8.33mm / 10.42mm
≪主な特徴≫
- 簡単に設置できるクイックロックシステムと磁気結合
- 自立型設計により、吊り下げ、スタッキング、壁面設置が可能
- リア・フロントメンテナンス可能
- 明るさ 5000cd/㎡
- 保護等級 IP65
スペック表
| 製品名 | SS-LYD- VVR3S |
SS-LYD- VVR4S |
SS-LYD- VVR5S |
SS-LYD- VVR6S |
SS-LYD- VVR7S |
SS-LYD- VVR8S |
SS-LYD- VVR10S |
|---|---|---|---|---|---|---|---|
| ピクセルピッチ | 3.91mm | 4.81mm | 5.95mm | 6.94mm | 7.81mm | 8.33mm | 10.42mm |
| LED構成 | SMD 3in1 LED |
SMD 3in1 LED |
SMD 3in1 LED |
SMD 3in1 LED |
SMD 3in1 LED |
SMD 3in1 LED |
SMD 3in1 LED |
| モジュール 解像度 |
W 64px × H 64px |
W 52px × H 52px |
W 42px × H 42px |
W 36px × H 36px |
W 32px × H 32px |
W 30px × H 30px |
W 24px × H 24px |
| モジュール サイズ |
W 250mm H 250mm D 17mm |
W 250mm H 250mm D 17mm |
W 250mm H 250mm D 17mm |
W 250mm H 250mm D 17mm |
W 250mm H 250mm D 17mm |
W 250mm H 250mm D 17mm |
W 250mm H 250mm D 17mm |
| パネル解像度 | W 128px × H 128px |
W 104px × H 104px |
W 84px × H 84px |
W 72px × H 72px |
W 64px × H 64px |
W 60px × H 60px |
W 48px × H 48px |
| パネルサイズ | W 500mm H 500mm D 74mm |
W 500mm H 500mm D 74mm |
W 500mm H 500mm D 74mm |
W 500mm H 500mm D 74mm |
W 500mm H 500mm D 74mm |
W 500mm H 500mm D 74mm |
W 500mm H 500mm D 74mm |
| パネル重量 | 7.5kg | 7.5kg | 7.5kg | 7.5kg | 7.5kg | 7.5kg | 7.5kg |
| 画素密度 | 65,536px/㎡ | 43,264px/㎡ | 28,224px/㎡ | 20,736px/㎡ | 16,384px/㎡ | 14,400px/㎡ | 9,216px/㎡ |
| フレーム材質 | マグネシウム合金ダイキャスト | マグネシウム合金ダイキャスト | マグネシウム合金ダイキャスト | マグネシウム合金ダイキャスト | マグネシウム合金ダイキャスト | マグネシウム合金ダイキャスト | マグネシウム合金ダイキャスト |
| キャリブレーション | YES | YES | YES | YES | YES | YES | YES |
| 輝度 | ≥ 5000～ 6000cd/㎡ (調整可能) |
≥ 5000～ 6000cd/㎡ (調整可能) |
≥ 5000～ 6000cd/㎡ (調整可能) |
≥ 5000～ 6000cd/㎡ (調整可能) |
≥ 5000～ 6000cd/㎡ (調整可能) |
≥ 5000～ 6000cd/㎡ (調整可能) |
≥ 5000～ 6000cd/㎡ (調整可能) |
| 色温度 | 3000～ 10000K (調整可能) |
3000～ 10000K (調整可能) |
3000～ 10000K (調整可能) |
3000～ 10000K (調整可能) |
3000～ 10000K (調整可能) |
3000～ 10000K (調整可能) |
3000～ 10000K (調整可能) |
| 視野角 | H150°/ V120° | H160°/ V140° | H160°/ V140° | H160°/ V140° | H160°/ V140° | H160°/ V140° | H160°/ V140° |
| コントラスト比 | 3000：1 | 3000：1 | 3000：1 | 3000：1 | 3000：1 | 3000：1 | 3000：1 |
| 稼働電圧 | AC100～ 240V (50/60Hz) |
AC100～ 240V (50/60Hz) |
AC100～ 240V (50/60Hz) |
AC100～ 240V (50/60Hz) |
AC100～ 240V (50/60Hz) |
AC100～ 240V (50/60Hz) |
AC100～ 240V (50/60Hz) |
| 消費電力（最大） | 1000W/㎡ | 750W/㎡ | 750W/㎡ | 750W/㎡ | 750W/㎡ | 750W/㎡ | 750W/㎡ |
| 消費電力（平均） | 333W/㎡ | 250W/㎡ | 250W/㎡ | 250W/㎡ | 250W/㎡ | 250W/㎡ | 250W/㎡ |
| ドライバーモード | 定電流 | 定電流 | 定電流 | 定電流 | 定電流 | 定電流 | 定電流 |
| フレームレート | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| リフレッシュレート | ≥ 1920Hz | ≥ 1920Hz | ≥ 1920Hz | ≥ 1920Hz | ≥ 1920Hz | ≥ 1920Hz | ≥ 1920Hz |
| 防護レベル | IP65(フロント)/IP54(リア) | IP65(フロント)/IP54(リア) | IP65(フロント)/IP54(リア) | IP65(フロント)/IP54(リア) | IP65(フロント)/IP54(リア) | IP65(フロント)/IP54(リア) | IP65(フロント)/IP54(リア) |
| 製品寿命 | 50,000時間 | 50,000時間 | 50,000時間 | 50,000時間 | 50,000時間 | 50,000時間 | 50,000時間 |
| 稼働温湿度範囲 | -20～40℃ / 10～80%RH |
-20～40℃ / 10～80%RH |
-20～40℃ / 10～80%RH |
-20～40℃ / 10～80%RH |
-20～40℃ / 10～80%RH |
-20～40℃ / 10～80%RH |
-20～40℃ / 10～80%RH |
| 保管温湿度範囲 | -30～60℃ / 10～85%RH |
-30～60℃ / 10～85%RH |
-30～60℃ / 10～85%RH |
-30～60℃ / 10～85%RH |
-30～60℃ / 10～85%RH |
-30～60℃ / 10～85%RH |
-30～60℃ / 10～85%RH |
| メンテナンス | リアメンテナンス | リアメンテナンス | フロント or リアメンテナンス | フロント or リアメンテナンス | フロント or リアメンテナンス | フロント or リアメンテナンス | フロント or リアメンテナンス |
※製品の仕様は変更される場合がございます。予めご了承ください。
